產品介紹：

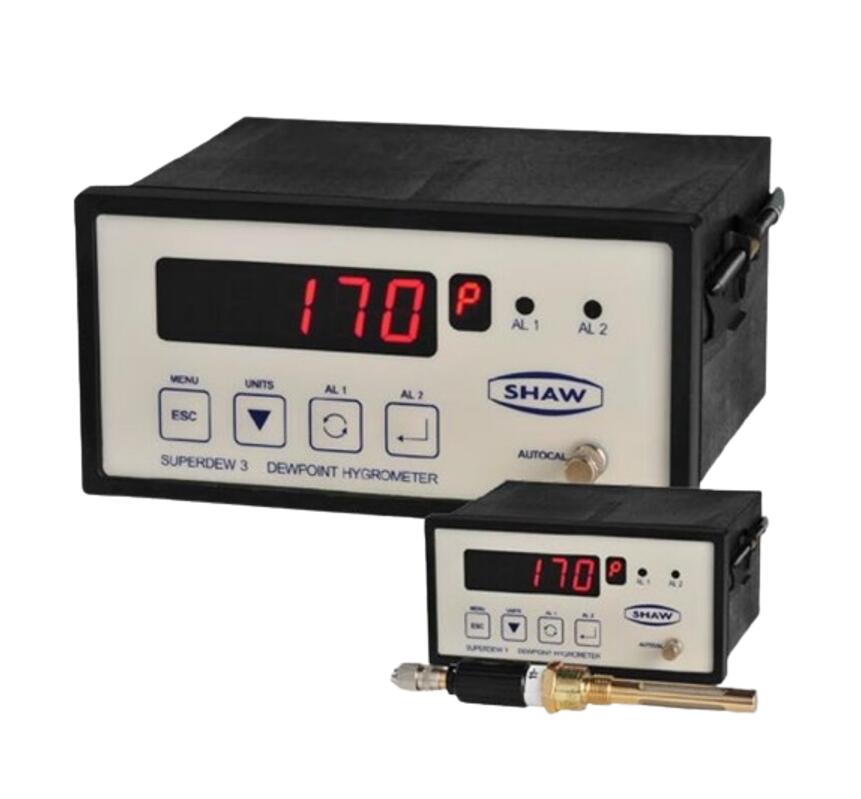

SUPER-DEW 3型是英國肖氏(SHAW)的一種單通道在線露點儀
用于測量工藝氣體和壓縮空氣中的露點。
采用面板安裝的外殼，提供的面板保護等級為IP54。
高精度、可重復的Shaw傳感器和先進的數字電子技術相結合，使其成為精確測量、控制和監控至關重要的
廣泛應用的首選儀器。
每個傳感器都經過嚴格校準，以提供整體的系統精度優于±2°C（±3.6°F）；露點的整體系統精度并提供可追溯至國際標準的校準證書。
Superdew 3 可由用戶配置為在易于查看的五字符，LED顯示屏上以°C、°F、ppm（v）或lbs/MMscf顯示。
該儀器提供了兩個完全可編程的報警繼電器，它們可以獨立使用。
  設置在傳感器的整個操作范圍內。設置點可以從前面板的小鍵盤上查看和調整。
  標配一個隔離的4-20 mA模擬輸出。可以在傳感器的整個范圍內配置該輸出的范圍。
 該系統允許Superdew 3儀器位于距離傳感器超過1000米的位置。
  Superdew露點儀套裝完全根據客戶的規范配置，并且由SUPER-DEW3分析儀、Shaw傳感器
傳感器支架和兩米傳感器電纜組成。

產品特點：

•  用戶可選擇的數字指示，單位為°C，°F，ppm（v）或lbs/MMscf。


•  露點精度±2°C（±3.6°F）。


• 各種范圍：總范圍-100°C至+20°C(-148°F,到+68)°F,露點。


• 通用輸入：90 V至250 V交流（24 V DC  選項可用）。


• 自動校準功能。


• 兩個報警器（從前面板上查看/調整設定值）。


• 線性隔離的4-20 mA模擬信號輸出，量程可調。


• 完全可互換匹配的不同量程Shaw傳感器。


• 儀表和傳感器一年保修。


• 帶背光高清晰的數字顯示器屏。


• 具有良好的用戶界面和先進的功能。


• 提供校準證書，可追溯至國家和國際濕度標準。


技術參數：

傳感器參數：
       Shaw超高電容氧化鋁傳感器
量程
       (P)紫色：-100°C至0°C露點0-6000ppm(v)
       (S)銀色：-100°C至-20°C露點0-1000ppm(v)
       (G)灰色：- 80°C至0°C露點0-6000ppm(v)
       (R)紅色：-80°C至-20°C露點0-1000ppm(v)

       (BL) 藍色: -80°C至+20°C dewpoint 0-23,000 ppm(v)

自動校準
       現場校準/量程檢查設施。通過儀器前面的電位器進行激活和操作。

工廠校準
       提供校準證書，可追溯至：國家物理實驗室（NPL）
精度
        ±2°C(±3.6°F)露點，NPL可追蹤性-90°C to+20°C(-130°F to+68°F)
分辨率
       0.1°C，0.1°F露點或0.1 ppm(v)
重復性
       優于±0.3°C(±0.54°F)露點
工作溫度
       -20°C至+60°C (-4°F)至+140°F)
儲存溫度
       -20°C至+70°C(-4° F至+158° F)
響應時間
      濕至干：-20°C至-60°C-小于120秒
      干到濕：- 100°C至-20°C-小于20秒
樣品流量
       流量無關，但理想情況下為每分鐘2至5升，最大流量：25升/分鐘
校準保證
       自發貨之日起計12個月

電氣參數：

電磁兼容性(EMC)
       抗干擾性：符合EN 61326：2006
       排放：符合EN 61326：2006
預熱時間：5秒
故障情況
       短路/超范圍：顯示“Short“和輸出至驅動至24.0 mA
輸出信號
       獨立的4-20或0-20 mA線性輸出
工作電壓
      90至250 V交流電50/60 Hz或24 V直流電
顯示器
      5字符LED
報警器
       兩個單極轉換觸點（NO/C/NC），在240 V交流電下額定電壓為10A。超過設 置點 0.1℃觸發報警，繼電器動作。
電纜
       提供2米的低損耗同軸電纜

機械參數：

工作壓力
       從1 kPa(0.01 barA)到最大值35,000 kPa(350 barA)
工作濕度
     （外部）最高-95%RH非冷凝
外殼屬性
       DIN風格，144 mm寬，72 mm高，由116 mm深的ABS外殼
面板屬性
       面板安裝件138. 0 x 68.0 mm(DIN 43700)
傳感器保護裝置
       316燒結不銹鋼過濾器-50微米
探頭材料（接觸零件）
       316不銹鋼
僅限防風雨等級前面板
       IP54
質保期
       工藝和零件缺陷的12個月
